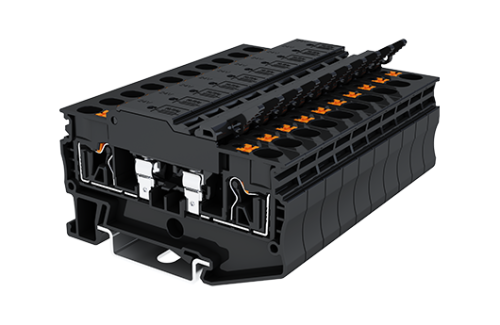

Клемма с держателем предохранителя на DIN-рейку DP4N-TFHLXX
- Previous
- Next
Dinkle
Артикул:
DP4N-TFHLXX
Клемма Dinkle DP4N-TFHLXX с держателем предохранителя и индикацией, Push-in.
Подробнее
Цена по запросу
-
+
В корзину
Уточнить цену
Осталось: уточняйте наличие
Характеристики
Артикул
DP4N-TFHLXX
Тип
С индикацией
Бренд
Dinkle
Страна
Китай
Тип подключения
push-in
Цвет
Черный
Все характеристики
- Описание
- Характеристики
- Оплата
- Доставка
- Отзывы
- Документы

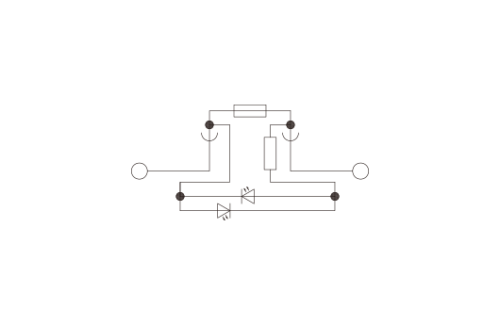

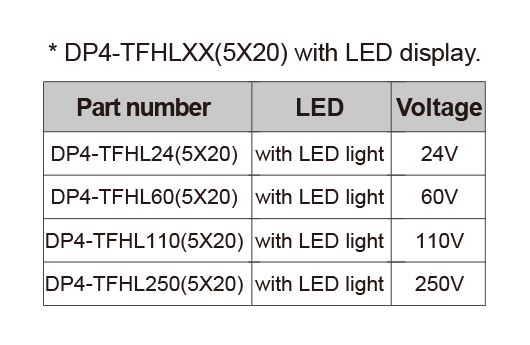

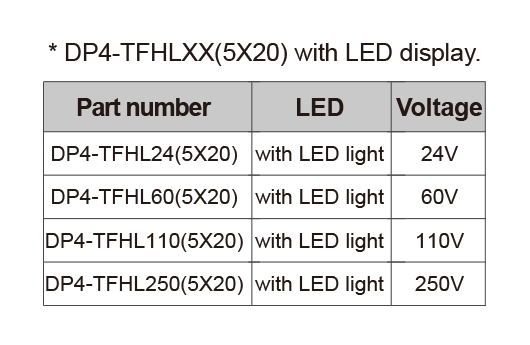

Клемма с держателем предохранителя Dinkle DP4N-TFHLXX предназначена для защиты и удобного обслуживания электрических цепей на DIN-рейке в электрощитах, распределительных шкафах и клеммных блоках управления. Встроенный держатель рассчитан на стандартный предохранитель 5×20 мм - это позволяет защищать каждую отдельную цепь индивидуально и заменять сгоревший предохранитель за секунды, не разбирая соседние подключения и не обесточивая весь щит. Клемма оснащена индикатором перегорания предохранителя - при обрыве цепи загорается светодиод, что позволяет мгновенно найти неисправную линию среди десятков соседних клемм визуально, без прозвонки цепей мультиметром. Индикатор рассчитан на конкретное рабочее напряжение цепи, поэтому важно выбрать артикул под своё напряжение: Артикул Индикация Напряжение цепи DP4N-TFHL24 (5×20) Есть, LED 24 В DP4N-TFHL60 (5×20) Есть, LED 60 В DP4N-TFHL110 (5×20) Есть, LED 110 В DP4N-TFHL250 (5×20) Есть, LED 250 В Подключение проводника - пружинное, по технологии Push-in: провод сечением до 4 мм² фиксируется без отвёртки простым нажатием, контакт не ослабевает со временем от вибрации, как это бывает у винтовых зажимов. Ширина клеммы в сборе 8 мм, что позволяет плотно устанавливать блоки на DIN-рейку и экономить место в шкафу при большом количестве защищаемых цепей. Корпус - чёрного цвета. Номинальный рабочий ток 6,3 А, номинальное напряжение изоляции клеммы 250 В, что соответствует типовым цепям управления, сигнализации и слаботочной автоматики промышленного и коммерческого оборудования.
Тип
С индикацией
Артикул
DP4N-TFHLXX
Бренд
Dinkle
Страна
Китай
Тип подключения
push-in
Цвет
Черный
Сечение, мм2
4
Изоляционный материал
PA
Высота, мм
44.2
Длина, мм
67.3
Номинальный ток, А
6.3
Номинальное напряжение, В
500
Количество контактов
≧1P
Серия
DP
Категория
Клеммная колодка предохранителя
Способ подключения
Push-in
Тип фиксатора
Монтаж на рейку
Уровень
Одноуровневые
Количество точек подключения
2
Группа изоляционных материалов
I
Класс огнестойкости, в соответствии с UL94
V0
Сопротивление изоляции
≧500MΩ at DC 500V
Номинальное напряжение (III/3)(V)
500
Номинальное импульсное напряжение (III/3) (кV)
6
Сечение жесткого проводника, мин (мм²)
0.2
Сечение жесткого проводника, макс. (мм²)
4
Сечение гибкого проводника, мин (мм²)
0.2
Сечение гибкого проводника, макс. (мм²)
4
Сечение гибкого проводника, наконечник без пластиковой втулки, мин. (мм²)
0.25
Сечение гибкого проводника, наконечник без пластиковой втулки, макс.(мм²)
4
Сечение гибкого проводника, наконечник с пластиковой втулкой, мин.(мм²)
0.25
Сечение гибкого проводника, наконечник с пластиковой втулкой, макс.(мм²)
4
2 гибких проводника одинакового сечения, двойной наконечник с пластиковой втулкой, мин.(мм²)
0.5
2 гибких проводника одинакового сечения, двойной наконечник с пластиковой втулкой, макс.(мм²)
1
Размер шлицевой отвертки (толщина х ширина) (мм)
0.8x4.0
Длина зачистки (мм)
10~12
Монтажная рейка
TS-35
Требуется торцевая крышка
Да
Соединения заземления
Нет
Номинальное напряжение (UL / CUL Группа B) (V)
250
Номинальный ток (UL / CUL Группа B) (A)
6.3
Номинальное напряжение (UL / CUL Группа С) (V)
250
Номинальный ток (UL / CUL Группа С) (A)
6.3
Мин.жесткий провод AWG в соотв. В UL / CUL
24
Макс.жесткий провод AWG в соотв. В UL / CUL
10
Мин. гибкий провод AWG в соотв. В UL / CUL
24
Макс. гибкий провод AWG в соотв. В UL / CUL
10
Задняя защита рук (ДА или НЕТ)
Да
Защита пальцев (ДА или НЕТ)
Да
Рабочая Температура. Макс. (° C)
120
Рабочая Температура. Мин. (° C)
-40
Диапазон проводов (группа B) (AWG)
24~10
Номинальное напряжение (группа В) (V)
24/60/110/250
Номинальный ток (группа В) (A)
6.3
Диапазон проводов (группа C) (AWG)
24~10
Номинальное напряжение (группа C) (V)
24/60/110/250
Номинальный ток (группа C) (A)
6.3
Серия
DP
