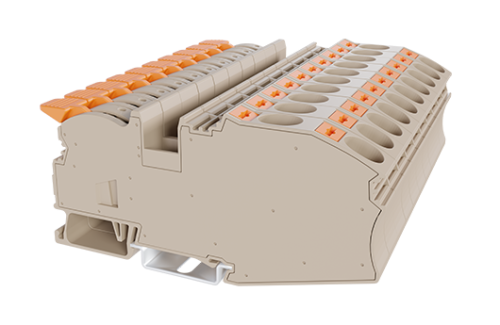

3-х выводная клемма на DIN-рейку DPH16-DP-TN
- Previous
- Next
Dinkle
Артикул:
DPH16-DP-TN
Клемма Dinkle DPH16-DP-TN с 3 точками подключения на полюс, P-LUP. До 600 В / 75 А.
Подробнее
Цена по запросу
-
+
В корзину
Уточнить цену
Осталось: уточняйте наличие
Характеристики
Артикул
DPH16-DP-TN
Тип
3-х выводная
Бренд
Dinkle
Страна
Китай
Тип подключения
P-LUP
Цвет
Бежевый
Все характеристики
- Описание
- Характеристики
- Оплата
- Доставка
- Отзывы
- Документы
Клемма DPH16-DP-TN (Dinkle) - три точки подключения на каждый полюс: удобно для ответвления линии сразу на несколько проводов без перемычек и дополнительных клемм. Безвинтовое подключение провода - технология P-LUP. Номинальные параметры: напряжение до 600 В, ток до 75 А, ширина корпуса 12 мм. Монтируется на стандартную профильную DIN-рейку.
Тип
3-х выводная
Артикул
DPH16-DP-TN
Бренд
Dinkle
Страна
Китай
Тип подключения
P-LUP
Цвет
Бежевый
Сечение, мм2
16
Изоляционный материал
PA
Высота, мм
54.3（TS-35N）/61.8（TS-35/15N）
Длина, мм
110
Номинальный ток, А
76
Номинальное напряжение, В
1000
Серия
DPH
Категория
Одноуровневые проходные клеммные колодки
Способ подключения
Вставной (Push-in)
Уровень
Одноуровневые
Количество точек подключения
3
Группа изоляционных материалов
I
Класс огнестойкости, в соответствии с UL94
V0
Сопротивление изоляции
≥500MΩ at DC 500V
Номинальное напряжение (III/3)(V)
1000
Номинальное импульсное напряжение (III/3) (кV)
8
Сечение жесткого проводника, мин (мм²)
0.5
Сечение жесткого проводника, макс. (мм²)
25
Сечение гибкого проводника, мин (мм²)
0.5
Сечение гибкого проводника, макс. (мм²)
16
Сечение гибкого проводника, наконечник без пластиковой втулки, мин. (мм²)
0.5
Сечение гибкого проводника, наконечник без пластиковой втулки, макс.(мм²)
16
Сечение гибкого проводника, наконечник с пластиковой втулкой, мин.(мм²)
0.5
Сечение гибкого проводника, наконечник с пластиковой втулкой, макс.(мм²)
16
2 гибких проводника одинакового сечения, двойной наконечник с пластиковой втулкой, мин.(мм²)
1.5
2 гибких проводника одинакового сечения, двойной наконечник с пластиковой втулкой, макс.(мм²)
4
Размер шлицевой отвертки (толщина х ширина) (мм)
1.0x5.5
Длина зачистки (мм)
18~20
Монтажная рейка
TS-35N、TS-35/15N
Требуется торцевая крышка
Нет
Соединения заземления
Нет
Номинальное напряжение (UL / CUL Группа B) (V)
600
Номинальный ток (UL / CUL Группа B) (A)
75
Номинальное напряжение (UL / CUL Группа С) (V)
600
Номинальный ток (UL / CUL Группа С) (A)
75
Мин.жесткий провод AWG в соотв. В UL / CUL
20
Макс.жесткий провод AWG в соотв. В UL / CUL
4
Мин. гибкий провод AWG в соотв. В UL / CUL
20
Макс. гибкий провод AWG в соотв. В UL / CUL
4
Задняя защита рук (ДА или НЕТ)
Да
Защита пальцев (ДА или НЕТ)
Да
Рабочая Температура. Макс. (° C)
120
Рабочая Температура. Мин. (° C)
-40
Серия
DPH
