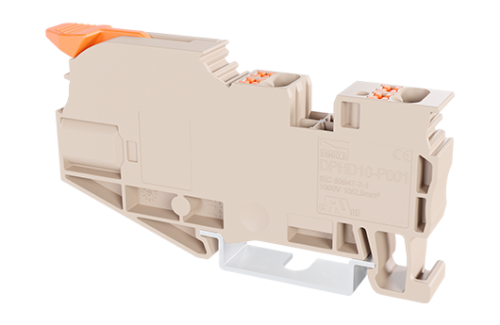

Клемма распределения питания на DIN-рейку DPHD10-P001
- Previous
- Next
Dinkle
Артикул:
DPHD10-P001
Распределительная клемма Dinkle DPHD10-P001: ввод + несколько отходящих цепей.
Подробнее
Цена по запросу
-
+
В корзину
Уточнить цену
Осталось: уточняйте наличие
Характеристики
Артикул
DPHD10-P001
Тип
Распределение питания
Бренд
Dinkle
Страна
Китай
Тип подключения
push-in
Цвет
Бежевый
Все характеристики
- Описание
- Характеристики
- Аксессуары
- Оплата
- Доставка
- Отзывы
- Документы
Клемма DPHD10-P001 (Dinkle) - клемма распределения потенциалов: один силовой ввод внутренне соединяется с несколькими отходящими точками, позволяя раздать один и тот же потенциал - питание, землю или сигнал - на несколько цепей без внешних перемычек. На вводе - провод сечением до 10 мм² и ток до 57 А (IEC) / 60 А (UL); на отходах - сечение до 2,5 мм² и ток до 24 А (IEC) / 20 А (UL), что вдвое выше, чем у базовой версии DPD10-P001 - подходит для более нагруженных отходящих цепей. Номинальное напряжение - 1000 В (IEC) / 600 В (UL), импульсное - 8 кВ. Корпус из полиамида PA, крепление на стандартную DIN-рейку TS-35. Доступны версии для маркировки: красная, синяя и версия PE (для цепей защитного заземления). Ширина 10.20 мм, 600V, 60A
Тип
Распределение питания
Артикул
DPHD10-P001
Бренд
Dinkle
Страна
Китай
Тип подключения
push-in
Цвет
Бежевый
Сечение, мм2
10
Изоляционный материал
PA

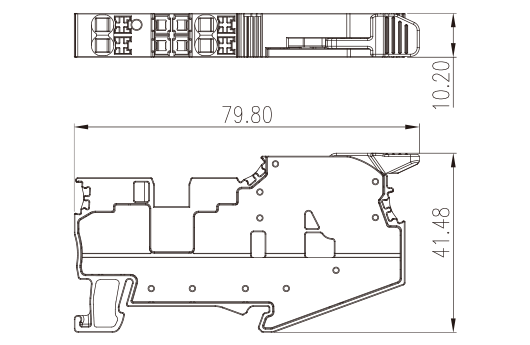

Высота, мм
41.5/ 43（TS-35N）/ 50.5（TS-35/15N）
Длина, мм
79.8
Номинальный ток, А
57/24
Номинальное напряжение, В
1000
Серия
DPHD
Категория
Клеммные колодки для коллективного подключения потенциалов
Способ подключения
Вставной (Push-in)
Тип фиксатора
Монтаж на рейку
Уровень
Одноуровневые
Количество точек подключения
5
Группа изоляционных материалов
I
Класс огнестойкости, в соответствии с UL94
V0
Сопротивление изоляции
≧500MΩ at DC 500V
Номинальное напряжение (III/3)(V)
1000
Номинальное импульсное напряжение (III/3) (кV)
8
Сечение жесткого проводника, мин (мм²)
0.5/0.14
Сечение жесткого проводника, макс. (мм²)
10/4
Сечение гибкого проводника, мин (мм²)
0.5/0.14
Сечение гибкого проводника, макс. (мм²)
10/2.5
Сечение гибкого проводника, наконечник без пластиковой втулки, мин. (мм²)
0.5/0.25
Сечение гибкого проводника, наконечник без пластиковой втулки, макс.(мм²)
10/2.5
Сечение гибкого проводника, наконечник с пластиковой втулкой, мин.(мм²)
0.5/0.25
Сечение гибкого проводника, наконечник с пластиковой втулкой, макс.(мм²)
10/2.5
2 гибких проводника одинакового сечения, двойной наконечник с пластиковой втулкой, мин.(мм²)
1.5/0.5
2 гибких проводника одинакового сечения, двойной наконечник с пластиковой втулкой, макс.(мм²)
4/0.5
Размер шлицевой отвертки (толщина х ширина) (мм)
0.6X3.5/1X5.5
Длина зачистки (мм)
12~14 9~10
Монтажная рейка
TS-35N、TS-35/15N
Требуется торцевая крышка
Нет
Соединения заземления
Нет
Номинальное напряжение (UL / CUL Группа B) (V)
600
Номинальный ток (UL / CUL Группа B) (A)
60/20
Номинальное напряжение (UL / CUL Группа С) (V)
600
Номинальный ток (UL / CUL Группа С) (A)
60/20
Мин.жесткий провод AWG в соотв. В UL / CUL
20/26
Макс.жесткий провод AWG в соотв. В UL / CUL
6/12
Мин. гибкий провод AWG в соотв. В UL / CUL
20/26
Макс. гибкий провод AWG в соотв. В UL / CUL
6/12
Задняя защита рук (ДА или НЕТ)
Да
Защита пальцев (ДА или НЕТ)
Да
Рабочая Температура. Макс. (° C)
120
Рабочая Температура. Мин. (° C)
-40
Серия
DPHD
