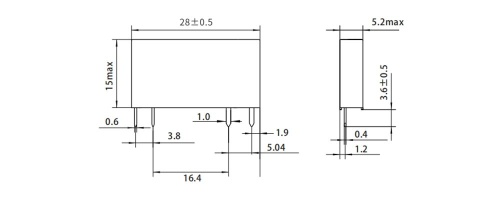

Твердотельное реле RSCD06E1
- Previous
- Next
Dinkle
Артикул:
RSCD06E1
Тонкое твердотельное реле серии RSC
Ультратонкий, небольшого размера, быстрое переключение.
Нет контакта, нет искры, длительный срок службы.
НЕТ выхода постоянного тока, переменного тока
Выход MOSFET для постоянного тока, выход TRIAC для переменного тока.
Импортная оптронная изоляция.
Широкий диапазон напряжения питания постоянного тока.
Промышленное реле управления Shenler широко используется в выходных сигналах и приводах безопасности ПЛК, систем ЧПУ, робот, интеллектуальное производство и другие системы управления. Это один из лучших вариантов для реализации.
Автоматическая линия сборки различного оборудования и изделий, таких как пульт дистанционного управления, производство и переработка, упаковка, транспортировка, обнаружение и хранение.
Серия RSCD:
Серия: РСК
Тип нагрузки: D: Нагрузка постоянного тока
Номинальное напряжение нагрузки: 06:60 В постоянного тока
Диапазон управляющего напряжения: D: 4-28 В постоянного тока, E: 15-28 В постоянного тока
Ток нагрузки: 1:1А; 3:3А.
Примечание:
1. При сварке и установке печатной подложки, пожалуйста, завершите сварку в течение 8 секунд при температуре сварки 260 ℃ (не более 2 секунд для каждого контакта).
2. Положительная и отрицательная полярность входа и выхода не должны быть подключены неправильно, в противном случае это легко повредить изделие.
3. Рекомендуемый момент затяжки для базовой проводки составляет 0,5 Н·м.
4. Если температура окружающей среды изделия высокая, пожалуйста, обратитесь к температурной кривой для снижения номинальных характеристик.
5. При подключении индуктивной нагрузки обязательно переполюсуйте диод свободного хода на конце нагрузки (см. схему соединений для конкретного метода подключения)!
Ультратонкий, небольшого размера, быстрое переключение.
Нет контакта, нет искры, длительный срок службы.
НЕТ выхода постоянного тока, переменного тока
Выход MOSFET для постоянного тока, выход TRIAC для переменного тока.
Импортная оптронная изоляция.
Широкий диапазон напряжения питания постоянного тока.
Промышленное реле управления Shenler широко используется в выходных сигналах и приводах безопасности ПЛК, систем ЧПУ, робот, интеллектуальное производство и другие системы управления. Это один из лучших вариантов для реализации.
Автоматическая линия сборки различного оборудования и изделий, таких как пульт дистанционного управления, производство и переработка, упаковка, транспортировка, обнаружение и хранение.
Серия RSCD:
Серия: РСК
Тип нагрузки: D: Нагрузка постоянного тока
Номинальное напряжение нагрузки: 06:60 В постоянного тока
Диапазон управляющего напряжения: D: 4-28 В постоянного тока, E: 15-28 В постоянного тока
Ток нагрузки: 1:1А; 3:3А.
Примечание:
1. При сварке и установке печатной подложки, пожалуйста, завершите сварку в течение 8 секунд при температуре сварки 260 ℃ (не более 2 секунд для каждого контакта).
2. Положительная и отрицательная полярность входа и выхода не должны быть подключены неправильно, в противном случае это легко повредить изделие.
3. Рекомендуемый момент затяжки для базовой проводки составляет 0,5 Н·м.
4. Если температура окружающей среды изделия высокая, пожалуйста, обратитесь к температурной кривой для снижения номинальных характеристик.
5. При подключении индуктивной нагрузки обязательно переполюсуйте диод свободного хода на конце нагрузки (см. схему соединений для конкретного метода подключения)!
Подробнее
Цена по запросу
-
+
В корзину
Уточнить цену
Осталось: уточняйте наличие
Характеристики
Артикул
RSCD06E1
Бренд
Dinkle
Страна
Китай
Необходимое напряжение включения
15 В постоянного тока
Необходимое напряжение отключения
5 В постоянного тока
Диапазон управляющего тока
20мА
Все характеристики
- Описание
- Характеристики
- Оплата
- Доставка
- Отзывы
Тонкое твердотельное реле серии RSC
Ультратонкий, небольшого размера, быстрое переключение.
Нет контакта, нет искры, длительный срок службы.
НЕТ выхода постоянного тока, переменного тока
Выход MOSFET для постоянного тока, выход TRIAC для переменного тока.
Импортная оптронная изоляция.
Широкий диапазон напряжения питания постоянного тока.
Промышленное реле управления Shenler широко используется в выходных сигналах и приводах безопасности ПЛК, систем ЧПУ, робот, интеллектуальное производство и другие системы управления. Это один из лучших вариантов для реализации.
Автоматическая линия сборки различного оборудования и изделий, таких как пульт дистанционного управления, производство и переработка, упаковка, транспортировка, обнаружение и хранение.
Серия RSCD:
Серия: РСК
Тип нагрузки: D: Нагрузка постоянного тока
Номинальное напряжение нагрузки: 06:60 В постоянного тока
Диапазон управляющего напряжения: D: 4-28 В постоянного тока, E: 15-28 В постоянного тока
Ток нагрузки: 1:1А; 3:3А.
Примечание:
1. При сварке и установке печатной подложки, пожалуйста, завершите сварку в течение 8 секунд при температуре сварки 260 ℃ (не более 2 секунд для каждого контакта).
2. Положительная и отрицательная полярность входа и выхода не должны быть подключены неправильно, в противном случае это легко повредить изделие.
3. Рекомендуемый момент затяжки для базовой проводки составляет 0,5 Н·м.
4. Если температура окружающей среды изделия высокая, пожалуйста, обратитесь к температурной кривой для снижения номинальных характеристик.
5. При подключении индуктивной нагрузки обязательно переполюсуйте диод свободного хода на конце нагрузки (см. схему соединений для конкретного метода подключения)!
Ультратонкий, небольшого размера, быстрое переключение.
Нет контакта, нет искры, длительный срок службы.
НЕТ выхода постоянного тока, переменного тока
Выход MOSFET для постоянного тока, выход TRIAC для переменного тока.
Импортная оптронная изоляция.
Широкий диапазон напряжения питания постоянного тока.
Промышленное реле управления Shenler широко используется в выходных сигналах и приводах безопасности ПЛК, систем ЧПУ, робот, интеллектуальное производство и другие системы управления. Это один из лучших вариантов для реализации.
Автоматическая линия сборки различного оборудования и изделий, таких как пульт дистанционного управления, производство и переработка, упаковка, транспортировка, обнаружение и хранение.
Серия RSCD:
Серия: РСК
Тип нагрузки: D: Нагрузка постоянного тока
Номинальное напряжение нагрузки: 06:60 В постоянного тока
Диапазон управляющего напряжения: D: 4-28 В постоянного тока, E: 15-28 В постоянного тока
Ток нагрузки: 1:1А; 3:3А.
Примечание:
1. При сварке и установке печатной подложки, пожалуйста, завершите сварку в течение 8 секунд при температуре сварки 260 ℃ (не более 2 секунд для каждого контакта).
2. Положительная и отрицательная полярность входа и выхода не должны быть подключены неправильно, в противном случае это легко повредить изделие.
3. Рекомендуемый момент затяжки для базовой проводки составляет 0,5 Н·м.
4. Если температура окружающей среды изделия высокая, пожалуйста, обратитесь к температурной кривой для снижения номинальных характеристик.
5. При подключении индуктивной нагрузки обязательно переполюсуйте диод свободного хода на конце нагрузки (см. схему соединений для конкретного метода подключения)!
Артикул
RSCD06E1
Бренд
Dinkle
Страна
Китай
Необходимое напряжение включения
15 В постоянного тока
Необходимое напряжение отключения
5 В постоянного тока
Диапазон управляющего тока
20мА
Номинальное напряжение нагрузки
60 В постоянного тока
Диапазон напряжения нагрузки
5~60 В постоянного тока
Диапазон тока нагрузки
0,002～1А
Максимальное время выключения
≤1мс
Неповторяющийся импульсный ток (в течение 10 мс)
16А
Максимальный ток утечки в закрытом состоянии (при номинальном напряжении)
≤0,1 мА
Максимальное падение напряжения в открытом состоянии (при номинальном токе)
≤1,3 В
Коэффициент безопасности тока нагрузки
40～60%
Сопротивление изоляции (при 500 В постоянного тока)
1000МОм
Диапазон рабочих температур
-30℃~+80℃
Диапазон температур хранения
-30℃~+100℃
Масса
4г
Пиковое выдерживаемое напряжение
100 В постоянного тока
Максимальное время включения
≤1мс
Диэлектрическое выдерживаемое напряжение (Вход/Выход, 50Гц/60Гц)
2500В переменного тока
Диапазон управляющего напряжения
15~28 В постоянного тока
