Твердотельное реле RSD-1D20XXD
- Previous
- Next
Dinkle
Артикул:
RSD-1D20XXD
Твердотельное реле переменного тока серии RSD.
Разработан с 1 нормально разомкнутым выходом SPST постоянного тока.
Длительный срок службы, отсутствие контакта, отсутствие искр.
Наличие выхода MOSFET, быстрая реакция переключения.
Оснащен импортной оптронной изоляцией.
Имеет широкий диапазон управляющего напряжения и светодиодный индикатор.
Доступно опциональное исполнение с защитным кожухом IP20 и монтажом на панель.
Широко используется в системах отопления постоянным током, источниках питания постоянного тока, клапанах постоянного тока, двигателях постоянного тока и т. д.
Учитывая броски тока нагрузки и перегрузочную способность реле, для обеспечения его долговечной и надежной работы рекомендуется выбирать кратность тока, соответствующую типу нагрузки, в таблице ниже:
Примечание:
1. Обязательно установите предохранитель, воздушный выключатель и другие защитные устройства на стороне питания, чтобы предотвратить короткое замыкание.

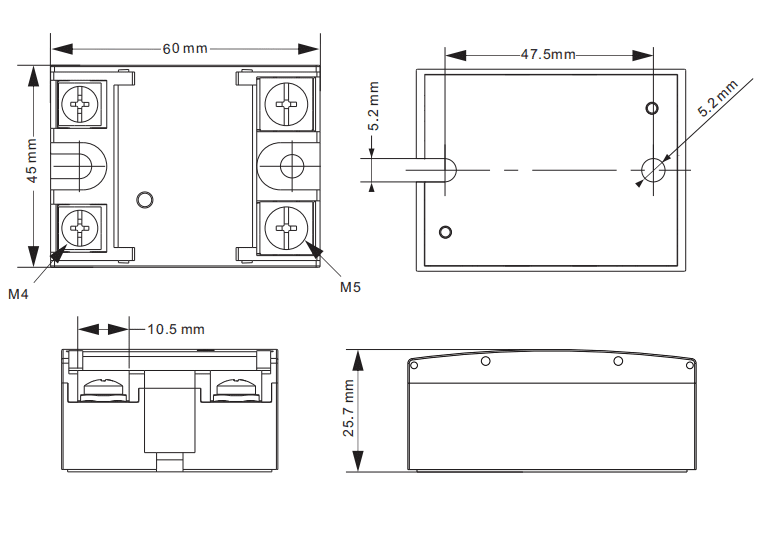

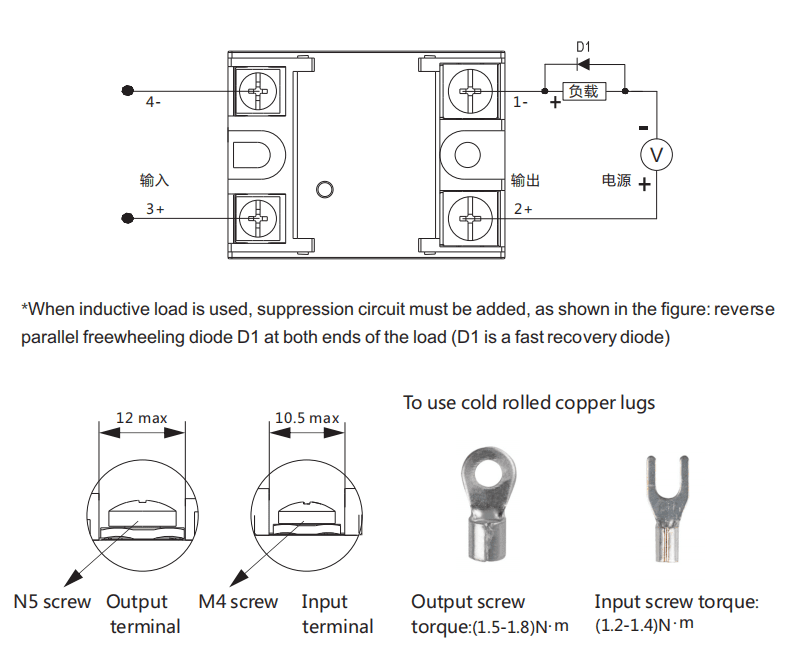

2. При подключении индуктивной нагрузки обязательно установите параллельный диод свободного хода на конце нагрузки (см. «Конфигурация клемм и схема электропроводки» для конкретного метода подключения)!
3. Винт M5 и пружинная шайба используются с крутящим моментом 2 Нм. Через 3 часа использования затяните их один раз с тем же крутящим моментом. Для обеспечения тесного контакта и надежной установки между базовой пластиной твердотельного реле (далее именуемого изделием) и радиатором.
4. Проводка изделия должна быть стандартной, а площадь поперечного сечения может быть выбрана в соответствии с 5-8 А на квадратный миллиметр. Клемма должна обеспечивать надежность проводки. Ослабленная проводка приведет к аномальному нагреву и повреждению изделия. В случае высокой температуры и высокой влажности окружающей среды на соединительную часть также следует нанести токопроводящий состав.
5. Входная клемма представляет собой стандартный винт M4, а момент затяжки проводов составляет (1,2–1,4) Нм; выходная клемма представляет собой стандартный винт M5, а момент затяжки проводов составляет (1,5–1,8) Нм.
6. Не подключайте ток выше номинального значения. В противном случае это может привести к ненормальному нагреву изделия.
7. Не подавайте напряжение, превышающее номинальное значение, на входную и выходную цепи и обращайте внимание на неправильное подключение положительной и отрицательной полярности, в противном случае изделие выйдет из строя или сгорит.
8. Требования к установке: оно должно быть установлено вертикально на шасси с хорошими условиями вентиляции и в полной мере использовать условия рассеивания тепла воздушной конвекцией. При установке двух или более изделий рядом друг с другом необходимо оставить соответствующий большой зазор.

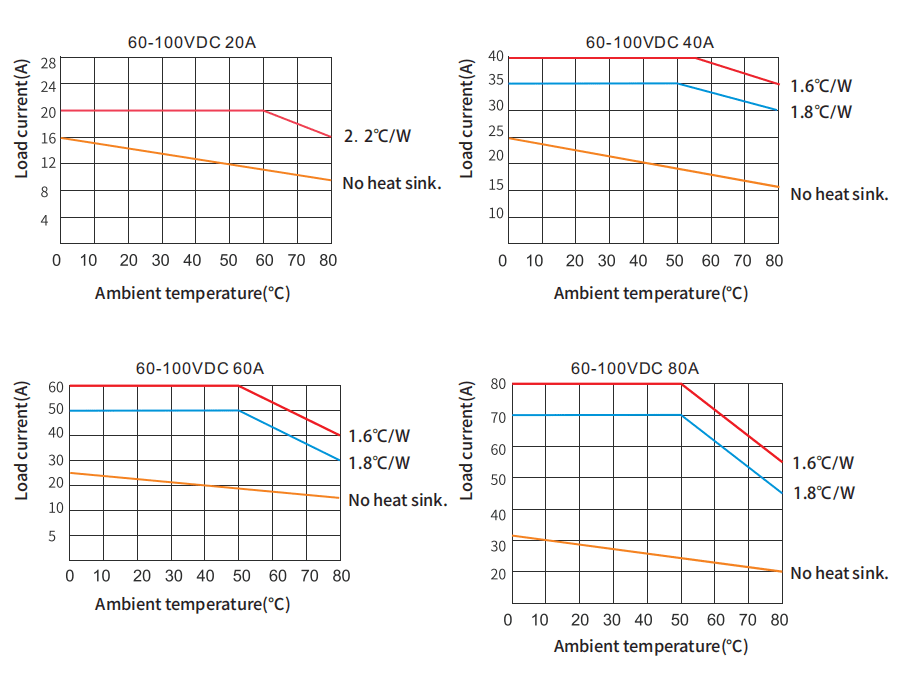

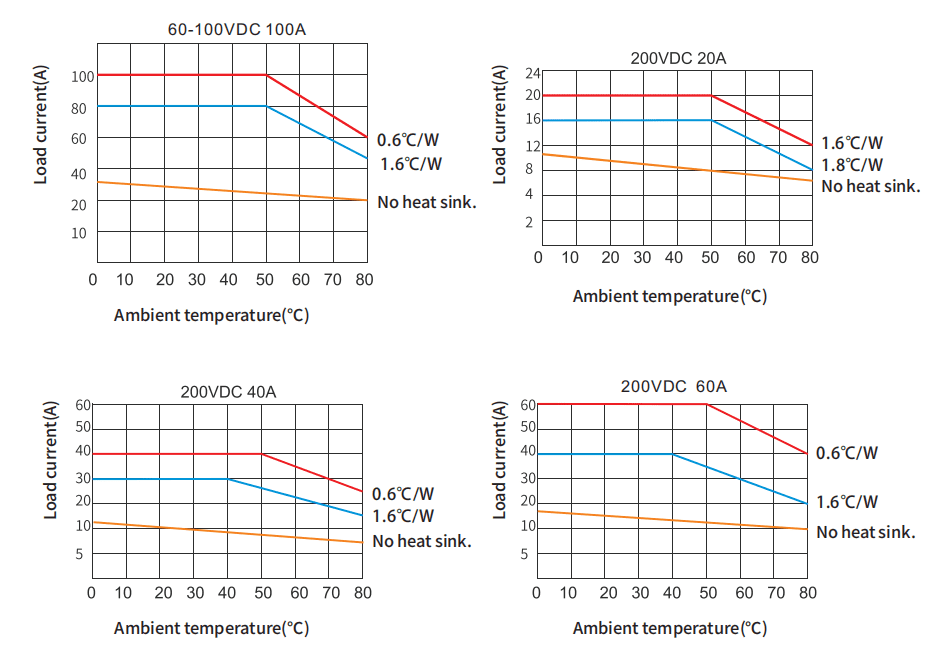

9. Если температура окружающей среды изделия высокая, обратитесь к «Кривой производительности», чтобы проверить кривую текущей температуры на предмет снижения номинальных характеристик. При превышении 60 ℃ необходимо воздушное охлаждение, чтобы температура нижней пластины изделия не превышала 80 ℃.
10. Перед установкой, техническим обслуживанием и другими операциями обязательно отключите электропитание во избежание поражения электрическим током!
Разработан с 1 нормально разомкнутым выходом SPST постоянного тока.
Длительный срок службы, отсутствие контакта, отсутствие искр.
Наличие выхода MOSFET, быстрая реакция переключения.
Оснащен импортной оптронной изоляцией.
Имеет широкий диапазон управляющего напряжения и светодиодный индикатор.
Доступно опциональное исполнение с защитным кожухом IP20 и монтажом на панель.
Широко используется в системах отопления постоянным током, источниках питания постоянного тока, клапанах постоянного тока, двигателях постоянного тока и т. д.
Учитывая броски тока нагрузки и перегрузочную способность реле, для обеспечения его долговечной и надежной работы рекомендуется выбирать кратность тока, соответствующую типу нагрузки, в таблице ниже:
| Тип нагрузки | Сопротивление | Электрический нагревательный провод | Лампа накаливания | трансформатор / электромагнит | Мотор |
| Коэффициент мощности | 1.0 | 0,7 | 0,5 | 0.4 | 0.2 |
| Увеличение | 1.5множественный | 2множественный | 2.5множественный | 4множественный | 7множественный |
Примечание:
1. Обязательно установите предохранитель, воздушный выключатель и другие защитные устройства на стороне питания, чтобы предотвратить короткое замыкание.
2. При подключении индуктивной нагрузки обязательно установите параллельный диод свободного хода на конце нагрузки (см. «Конфигурация клемм и схема электропроводки» для конкретного метода подключения)!
3. Винт M5 и пружинная шайба используются с крутящим моментом 2 Нм. Через 3 часа использования затяните их один раз с тем же крутящим моментом. Для обеспечения тесного контакта и надежной установки между базовой пластиной твердотельного реле (далее именуемого изделием) и радиатором.
4. Проводка изделия должна быть стандартной, а площадь поперечного сечения может быть выбрана в соответствии с 5-8 А на квадратный миллиметр. Клемма должна обеспечивать надежность проводки. Ослабленная проводка приведет к аномальному нагреву и повреждению изделия. В случае высокой температуры и высокой влажности окружающей среды на соединительную часть также следует нанести токопроводящий состав.
5. Входная клемма представляет собой стандартный винт M4, а момент затяжки проводов составляет (1,2–1,4) Нм; выходная клемма представляет собой стандартный винт M5, а момент затяжки проводов составляет (1,5–1,8) Нм.
6. Не подключайте ток выше номинального значения. В противном случае это может привести к ненормальному нагреву изделия.
7. Не подавайте напряжение, превышающее номинальное значение, на входную и выходную цепи и обращайте внимание на неправильное подключение положительной и отрицательной полярности, в противном случае изделие выйдет из строя или сгорит.
8. Требования к установке: оно должно быть установлено вертикально на шасси с хорошими условиями вентиляции и в полной мере использовать условия рассеивания тепла воздушной конвекцией. При установке двух или более изделий рядом друг с другом необходимо оставить соответствующий большой зазор.
9. Если температура окружающей среды изделия высокая, обратитесь к «Кривой производительности», чтобы проверить кривую текущей температуры на предмет снижения номинальных характеристик. При превышении 60 ℃ необходимо воздушное охлаждение, чтобы температура нижней пластины изделия не превышала 80 ℃.
10. Перед установкой, техническим обслуживанием и другими операциями обязательно отключите электропитание во избежание поражения электрическим током!
Подробнее
Цена по запросу
-
+
В корзину
Уточнить цену
Осталось: уточняйте наличие
Характеристики
Артикул
RSD-1D20XXD
Бренд
Dinkle
Страна
Китай
Необходимое напряжение включения
4В постоянного тока
Необходимое напряжение отключения
1 В постоянного тока
Диапазон управляющего тока
6~20мА
Все характеристики
- Описание
- Характеристики
- Оплата
- Доставка
- Отзывы
Твердотельное реле переменного тока серии RSD.
Разработан с 1 нормально разомкнутым выходом SPST постоянного тока.
Длительный срок службы, отсутствие контакта, отсутствие искр.
Наличие выхода MOSFET, быстрая реакция переключения.
Оснащен импортной оптронной изоляцией.
Имеет широкий диапазон управляющего напряжения и светодиодный индикатор.
Доступно опциональное исполнение с защитным кожухом IP20 и монтажом на панель.
Широко используется в системах отопления постоянным током, источниках питания постоянного тока, клапанах постоянного тока, двигателях постоянного тока и т. д.
Учитывая броски тока нагрузки и перегрузочную способность реле, для обеспечения его долговечной и надежной работы рекомендуется выбирать кратность тока, соответствующую типу нагрузки, в таблице ниже:
Примечание:
1. Обязательно установите предохранитель, воздушный выключатель и другие защитные устройства на стороне питания, чтобы предотвратить короткое замыкание.
2. При подключении индуктивной нагрузки обязательно установите параллельный диод свободного хода на конце нагрузки (см. «Конфигурация клемм и схема электропроводки» для конкретного метода подключения)!
3. Винт M5 и пружинная шайба используются с крутящим моментом 2 Нм. Через 3 часа использования затяните их один раз с тем же крутящим моментом. Для обеспечения тесного контакта и надежной установки между базовой пластиной твердотельного реле (далее именуемого изделием) и радиатором.
4. Проводка изделия должна быть стандартной, а площадь поперечного сечения может быть выбрана в соответствии с 5-8 А на квадратный миллиметр. Клемма должна обеспечивать надежность проводки. Ослабленная проводка приведет к аномальному нагреву и повреждению изделия. В случае высокой температуры и высокой влажности окружающей среды на соединительную часть также следует нанести токопроводящий состав.
5. Входная клемма представляет собой стандартный винт M4, а момент затяжки проводов составляет (1,2–1,4) Нм; выходная клемма представляет собой стандартный винт M5, а момент затяжки проводов составляет (1,5–1,8) Нм.
6. Не подключайте ток выше номинального значения. В противном случае это может привести к ненормальному нагреву изделия.
7. Не подавайте напряжение, превышающее номинальное значение, на входную и выходную цепи и обращайте внимание на неправильное подключение положительной и отрицательной полярности, в противном случае изделие выйдет из строя или сгорит.
8. Требования к установке: оно должно быть установлено вертикально на шасси с хорошими условиями вентиляции и в полной мере использовать условия рассеивания тепла воздушной конвекцией. При установке двух или более изделий рядом друг с другом необходимо оставить соответствующий большой зазор.
9. Если температура окружающей среды изделия высокая, обратитесь к «Кривой производительности», чтобы проверить кривую текущей температуры на предмет снижения номинальных характеристик. При превышении 60 ℃ необходимо воздушное охлаждение, чтобы температура нижней пластины изделия не превышала 80 ℃.
10. Перед установкой, техническим обслуживанием и другими операциями обязательно отключите электропитание во избежание поражения электрическим током!
Разработан с 1 нормально разомкнутым выходом SPST постоянного тока.
Длительный срок службы, отсутствие контакта, отсутствие искр.
Наличие выхода MOSFET, быстрая реакция переключения.
Оснащен импортной оптронной изоляцией.
Имеет широкий диапазон управляющего напряжения и светодиодный индикатор.
Доступно опциональное исполнение с защитным кожухом IP20 и монтажом на панель.
Широко используется в системах отопления постоянным током, источниках питания постоянного тока, клапанах постоянного тока, двигателях постоянного тока и т. д.
Учитывая броски тока нагрузки и перегрузочную способность реле, для обеспечения его долговечной и надежной работы рекомендуется выбирать кратность тока, соответствующую типу нагрузки, в таблице ниже:
| Тип нагрузки | Сопротивление | Электрический нагревательный провод | Лампа накаливания | трансформатор / электромагнит | Мотор |
| Коэффициент мощности | 1.0 | 0,7 | 0,5 | 0.4 | 0.2 |
| Увеличение | 1.5множественный | 2множественный | 2.5множественный | 4множественный | 7множественный |
Примечание:
1. Обязательно установите предохранитель, воздушный выключатель и другие защитные устройства на стороне питания, чтобы предотвратить короткое замыкание.
2. При подключении индуктивной нагрузки обязательно установите параллельный диод свободного хода на конце нагрузки (см. «Конфигурация клемм и схема электропроводки» для конкретного метода подключения)!
3. Винт M5 и пружинная шайба используются с крутящим моментом 2 Нм. Через 3 часа использования затяните их один раз с тем же крутящим моментом. Для обеспечения тесного контакта и надежной установки между базовой пластиной твердотельного реле (далее именуемого изделием) и радиатором.
4. Проводка изделия должна быть стандартной, а площадь поперечного сечения может быть выбрана в соответствии с 5-8 А на квадратный миллиметр. Клемма должна обеспечивать надежность проводки. Ослабленная проводка приведет к аномальному нагреву и повреждению изделия. В случае высокой температуры и высокой влажности окружающей среды на соединительную часть также следует нанести токопроводящий состав.
5. Входная клемма представляет собой стандартный винт M4, а момент затяжки проводов составляет (1,2–1,4) Нм; выходная клемма представляет собой стандартный винт M5, а момент затяжки проводов составляет (1,5–1,8) Нм.
6. Не подключайте ток выше номинального значения. В противном случае это может привести к ненормальному нагреву изделия.
7. Не подавайте напряжение, превышающее номинальное значение, на входную и выходную цепи и обращайте внимание на неправильное подключение положительной и отрицательной полярности, в противном случае изделие выйдет из строя или сгорит.
8. Требования к установке: оно должно быть установлено вертикально на шасси с хорошими условиями вентиляции и в полной мере использовать условия рассеивания тепла воздушной конвекцией. При установке двух или более изделий рядом друг с другом необходимо оставить соответствующий большой зазор.
9. Если температура окружающей среды изделия высокая, обратитесь к «Кривой производительности», чтобы проверить кривую текущей температуры на предмет снижения номинальных характеристик. При превышении 60 ℃ необходимо воздушное охлаждение, чтобы температура нижней пластины изделия не превышала 80 ℃.
10. Перед установкой, техническим обслуживанием и другими операциями обязательно отключите электропитание во избежание поражения электрическим током!
Артикул
RSD-1D20XXD
Бренд
Dinkle
Страна
Китай
Необходимое напряжение включения
4В постоянного тока
Необходимое напряжение отключения
1 В постоянного тока
Диапазон управляющего тока
6~20мА
Диапазон напряжения нагрузки
7-120
Сопротивление изоляции (при 500 В постоянного тока)
1000МОм
Диапазон рабочих температур
-30℃~+80℃
Диапазон температур хранения
-40℃~+100℃
Масса
90г
Максимальный ток нагрузки (А)
20/ 40/ 60/ 80/ 100
Максимальный импульсный ток (Apk,@10мс)
80/ 160/ 200/ 220/ 280
Максимальная ШИМ(Гц) ★
800/ 600/ 400/ 400/ 400
Максимальное падение напряжения проводимости (В)
≤1.2
Максимальный ток утечки в закрытом состоянии (мА)
≤0,3
Минимальный ток нагрузки (мА)
≥2
Максимальное время проводимости (мс)
1
Максимальное время выключения (мс)
1
Диэлектрическое выдерживаемое напряжение (50/60 Гц)
2500 В
Диапазон рабочей влажности окружающей среды
5～85%HR
Режим охлаждения
Установите радиатор и включите принудительное охлаждение вентилятором, когда температура превысит 60℃.
Диапазон управляющего напряжения
4~32 В постоянного тока
