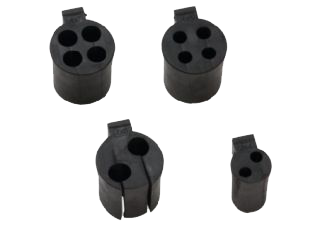

Втулка для кабельного ввода типа KDT—X
С помощью уплотнительной втулки для кабельного ввода KDT / X, предварительно собранные кабели в сочетании с системами кабельного ввода KDL / C, KDL / D и KDL / H могут быть легко Б. в шкафах управления или проведено. Впоследствии втулка помещается вокруг лески.
Двойные кабельные втулки, множественные втулки, втулки ASI, USB-втулки и переходные втулки не перечислены в cURus.
Без сычуга
-30 ° С — 100 ° С
Термопластический эластомер (ТПЭ)
V0
Утверждение CURUS
Тип | Номер для заказа | Цвет | Для Ø, мм | Количество вводов | Кол./уп., шт. |
---|---|---|---|---|---|
Втулка маленькая | |||||
KDT/X 02 | 87141210 | Черный | 2 – 3 | 1 | 12 |
KDT/X 03 | 87141212 | Черный | 3 – 4 | 1 | 12 |
KDT/X 04 | 87141214 | Черный | 4 – 5 | 1 | 12 |
KDT/X 05 | 87141216 | Черный | 5 – 6 | 1 | 12 |
KDT/X 06 | 87141218 | Черный | 6 – 7 | 1 | 12 |
KDT/X 07 | 87141220 | Черный | 7 – 8 | 1 | 12 |
KDT/X 08 | 87141222 | Черный | 8 – 9 | 1 | 12 |
KDT/X 09 | 87141224 | Черный | 9 – 10 | 1 | 12 |
KDT/X 010 | 87141226 | Черный | 10 – 11 | 1 | 12 |
KDT/X 011 | 87141228 | Черный | 11 – 12 | 1 | 12 |
Втулка средняя | |||||
KDT/X 12 | 87141230 | Черный | 12 – 13 | 1 | 4 |
KDT/X 13 | 87141232 | Черный | 13 – 14 | 1 | 4 |
KDT/X 14 | 87141234 | Черный | 14 – 15 | 1 | 4 |
KDT/X 15 | 87141236 | Черный | 15 – 16 | 1 | 4 |
KDT/X 16 | 87141238 | Черный | 16 – 17 | 1 | 4 |
KDT/X 17 | 87141240 | Черный | 17 – 18 | 1 | 4 |
KDT/X 18 | 87141242 | Черный | 18 – 19 | 1 | 4 |
KDT/X 19 | 87141244 | Черный | 19 – 20 | 1 | 4 |
KDT/X 20 | 87141246 | Черный | 20 – 21 | 1 | 4 |
KDT/X 21 | 87141248 | Черный | 21 – 22 | 1 | 4 |
Втулка большая | |||||
KDT/X 22 | 87141250 | Черный | 22–23 | 1 | 4 |
KDT/X 23 | 87141252 | Черный | 23–24 | 1 | 4 |
KDT/X 24 | 87141254 | Черный | 24–25 | 1 | 4 |
KDT/X 25 | 87141256 | Черный | 25–26 | 1 | 4 |
KDT/X 26 | 87141258 | Черный | 26–27 | 1 | 4 |
KDT/X 27 | 87141260 | Черный | 27–28 | 1 | 4 |
KDT/X 28 | 87141262 | Черный | 28–29 | 1 | 4 |
KDT/X 29 | 87141264 | Черный | 29–30 | 1 | 4 |
Заглушки | |||||
Заглушка для маленькой втулки BTK/X | 87141270 | Черный | 1 | 12 | |
Заглушка для средней втулки BTG/X | 87141266 | Черный | 1 | 4 | |
Заглушка для большой втулки BTG/XL | 87141265 | Черный | 4 | ||
Втулка для двухпроводной линии | |||||
KDT/X 2x2 | 87141275 | Черный | 2 | 2 | 12 |
KDT/X 2x3 | 87141277 | Черный | 3 | 2 | 12 |
KDT/X 2x4 | 87141279 | Черный | 4 | 2 | 12 |
KDT/X 2x5 | 87141281 | Черный | 5 | 2 | 4 |
KDT/X 2x6 | 87141283 | Черный | 6 | 2 | 4 |
KDT/X 2x7 | 87141285 | Черный | 7 | 2 | 4 |
KDT/X 2x8 | 87141287 | Черный | 8 | 2 | 4 |
Сложная втулка, 4-кратная | |||||
KDT/X 4x2 | 87141276 | Черный | 2 | 4 | 12 |
KDT/X 4x3 | 87141278 | Черный | 3 | 4 | 12 |
KDT/X 4x4 | 87141280 | Черный | 4 | 4 | 12 |
KDT/X 4x5 | 87141282 | Черный | 5 | 4 | 4 |
KDT/X 4x6 | 87141284 | Черный | 6 | 4 | 4 |
KDT/X 4x7 | 87141286 | Черный | 7 | 4 | 4 |
KDT/X 4x8 | 87141288 | Черный | 8 | 4 | 4 |
Адаптер втулочный (адаптер для маленькой втулки) | |||||
ATG/X | 87141268 | Черный | 4 | ||
Втулка ASI (для кабеля ASI) | |||||
KDT/X 1xASI | 87141274 | Черный | 4 | ||
KDT/X 2xASI | 87141272 | Черный | 4 | ||
Втулка USB | |||||
KDT/X-USB 0,5м | 87141294 | Черный | 1 | ||
KDT/X-USB 1,0м | 87141296 | Черный | 1 | ||
KDT/X-USB 3,0 м | 87141298 | Черный | 1 | ||
Втулка LAN | |||||
KDT/X-LAN | 87141292 | Черный | 1 |
Характеристики
Сочетается с панелями с кабельными вводами KDL/C, KDL/D и KDL/H
Материал: TPE
Допустимая температура: от -30 до +100 °C
Для отверстий диаметром от 2 мм до 30 мм
