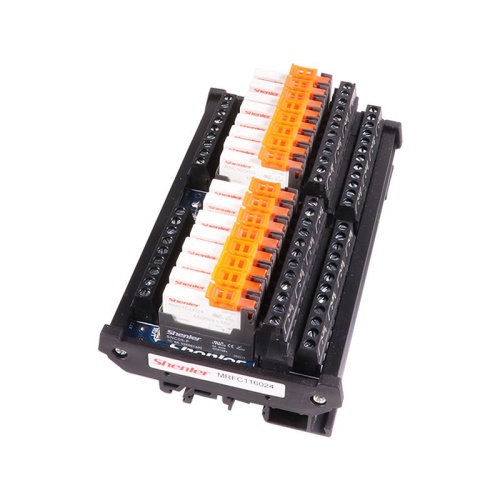

Релейный модуль MRFC1
- Previous
- Next
Dinkle
Артикул:
MRFC1
Используется для усиления выходного тока ПЛК и защиты от изоляции. Он устанавливается в цифровом выходном разъёме ПЛК, промышленной панели управления MCU, реле времени, кнопок и других контроллеров. Он усиливает выходной ток выходного разъёма для оборудования высокой мощности и управления слабым током. В таких случаях для защиты системы управления не происходит разрушения.
MRFC 1 08 024
Релейный модуль: MRFC
Контактная форма реле: 1
1: 1C / O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
Встроенное реле серии RNC1CO, номинальная нагрузка 12 А при 250 В переменного тока (RES.), 12 А при 30 В постоянного тока (RES.). Соответствует стандартам QC, CE, TUV, UL.
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель).
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
35 мм тип U, тип E промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.

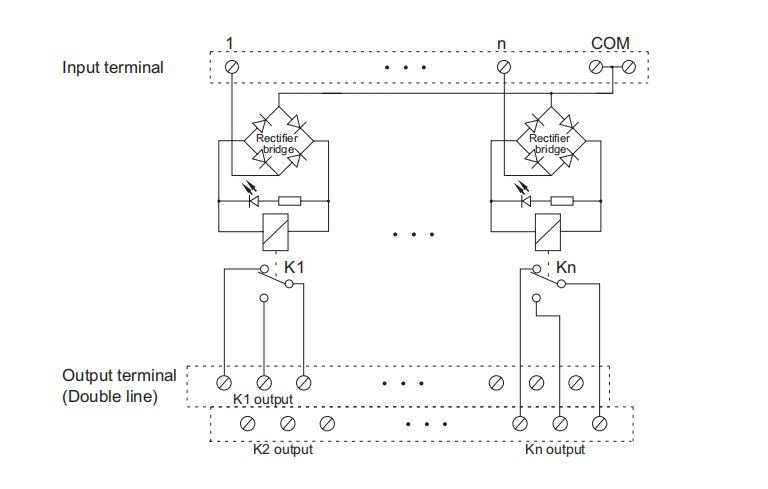

Схемы электропроводки (изображение 3):
Примечание: 1, 2…n — клемма управления цифровым входом, а COM — общая клемма.
MRFC 1 08 024
Релейный модуль: MRFC
Контактная форма реле: 1
1: 1C / O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
Встроенное реле серии RNC1CO, номинальная нагрузка 12 А при 250 В переменного тока (RES.), 12 А при 30 В постоянного тока (RES.). Соответствует стандартам QC, CE, TUV, UL.
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель).
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
35 мм тип U, тип E промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Схемы электропроводки (изображение 3):
Примечание: 1, 2…n — клемма управления цифровым входом, а COM — общая клемма.
Подробнее
Цена по запросу
-
+
В корзину
Уточнить цену
Осталось: уточняйте наличие
Характеристики
Артикул
MRFC1
Бренд
Dinkle
Страна
Китай
Материал
Сплав Ag
Длина зачистки (мм)
6~8 мм
Нормальный ток
110 мА/48 мА/26 мА
Все характеристики
- Описание
- Характеристики
- Оплата
- Доставка
- Отзывы
Используется для усиления выходного тока ПЛК и защиты от изоляции. Он устанавливается в цифровом выходном разъёме ПЛК, промышленной панели управления MCU, реле времени, кнопок и других контроллеров. Он усиливает выходной ток выходного разъёма для оборудования высокой мощности и управления слабым током. В таких случаях для защиты системы управления не происходит разрушения.
MRFC 1 08 024
Релейный модуль: MRFC
Контактная форма реле: 1
1: 1C / O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
Встроенное реле серии RNC1CO, номинальная нагрузка 12 А при 250 В переменного тока (RES.), 12 А при 30 В постоянного тока (RES.). Соответствует стандартам QC, CE, TUV, UL.
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель).
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
35 мм тип U, тип E промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Схемы электропроводки (изображение 3):
Примечание: 1, 2…n — клемма управления цифровым входом, а COM — общая клемма.
MRFC 1 08 024
Релейный модуль: MRFC
Контактная форма реле: 1
1: 1C / O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
Встроенное реле серии RNC1CO, номинальная нагрузка 12 А при 250 В переменного тока (RES.), 12 А при 30 В постоянного тока (RES.). Соответствует стандартам QC, CE, TUV, UL.
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель).
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
35 мм тип U, тип E промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Схемы электропроводки (изображение 3):
Примечание: 1, 2…n — клемма управления цифровым входом, а COM — общая клемма.
Артикул
MRFC1
Бренд
Dinkle
Страна
Китай
Материал
Сплав Ag
Длина зачистки (мм)
6~8 мм
Нормальный ток
110 мА/48 мА/26 мА
Температура окружающей среды
-40 ~+ 55 ℃ (Без обледенения)
Спецификация клеммной проводки
0,2～2,5 мм² (26～12WG)
Нормальное входное напряжение
DC 5V / DC12V/DC 24V
Минимальное пусковое напряжение
Постоянный ток ≤75%; Переменный ток ≤80%
Напряжение отключения
Постоянный ток ≥10%; Переменный ток ≥30%
Время начала
≤20 мс
Время отсева
≤10 мс
Структура контакта
1NC-1NO /SPDT (однополюсный двойной переключатель)
Резистивная нагрузка
8A / 250 В переменного тока, 30 В постоянного тока
Нагрузка на двигатель
1/3 л.с., 240 В переменного тока
Минимальная применимая нагрузка
5 В постоянного тока /100 мА
Электрическая долговечность
≥6 x 10⁴ раз (1800 операций в час)
Механическая долговечность
≥2000 x 10⁴ раз (1800 операций в час)
Мощность на группу
Постоянный ток около 0,6 Вт; переменный ток около 1 Вт
Отображение действия
Светодиодный дисплей
Влажность окружающей среды
Относительная влажность 5~85% (Без конденсации)

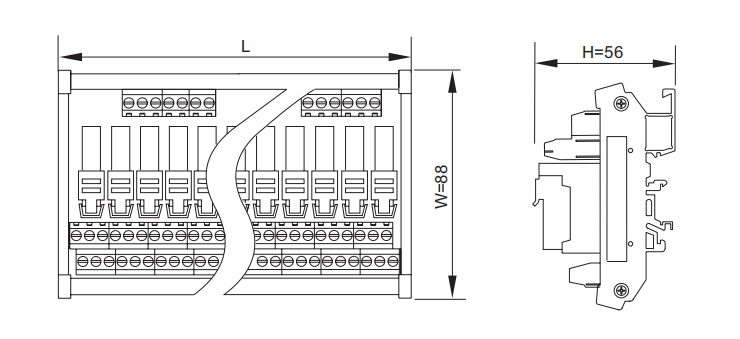

Ширина W, мм
88
Высота H, мм
56
Длина L для 04, мм
51
Длина L для 08, мм
70
Длина L для 16, мм
137
Длина L для 32, мм
271
