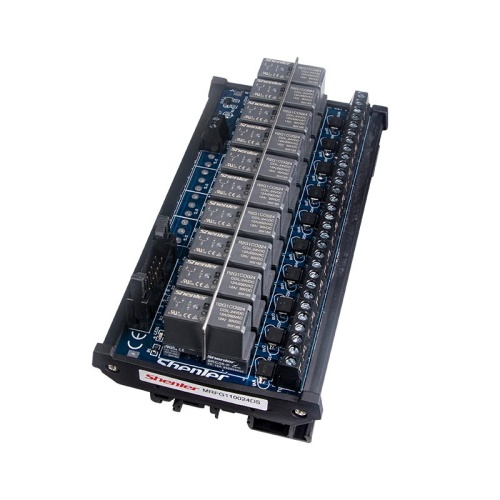

Релейный модуль MRFG1S
- Previous
- Next
Dinkle
Артикул:
MRFG1S
Используется для усиления выходного тока ПЛК и защиты от изоляции. Он устанавливается в цифровом выходном разъёме ПЛК, промышленной панели управления MCU, реле времени, кнопок и других контроллеров. Он усиливает выходной ток выходного разъёма для оборудования высокой мощности и управления слабым током. В таких случаях для защиты системы управления не происходит разрушения.
MRFG 1 08 024 D S
Релейный модуль: MRFG
Контактная форма реле: 1
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Дополнительная функция: Выход с защитой от поглощения: D (только для контактной структуры используется 1С)
Пустой: без защитных элементов (стандарт)
D: нагрузка постоянного тока с дополнительным обратным диодом
R: нагрузка переменного/постоянного тока с дополнительным устройством сопротивления
M: нагрузка переменного/постоянного тока с дополнительным варисторным устройством
Тип входного соединения: S
Пустой: винтовая клемма
S: Разъем (набор ≥8 цифровых сигналов)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии R2G1CO, номинальная нагрузка 12 А 250 В переменного тока (RES), 12 А 30 В постоянного тока (RES). Соответствует стандартам QC, CE, TUV, UL
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель)
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
Выходной разъём может быть дополнительно оснащён устройством защиты от перенапряжения с RC- или обратным диодом.
Выходная клемма может быть дополнительно оснащена устройством поглощения повышенной защиты от перенапряжения.
35 мм тип U, тип E Промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Примечание: на приведенной выше принципиальной схеме показана схема изделия с напряжением управления AC/DC 5~24 В, в котором нет выпрямительного моста. 1, 2…n — это цифровые входные клеммы управления, а COM — общая клемма.
MRFG 1 08 024 D S
Релейный модуль: MRFG
Контактная форма реле: 1
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Дополнительная функция: Выход с защитой от поглощения: D (только для контактной структуры используется 1С)
Пустой: без защитных элементов (стандарт)
D: нагрузка постоянного тока с дополнительным обратным диодом
R: нагрузка переменного/постоянного тока с дополнительным устройством сопротивления
M: нагрузка переменного/постоянного тока с дополнительным варисторным устройством
Тип входного соединения: S
Пустой: винтовая клемма
S: Разъем (набор ≥8 цифровых сигналов)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии R2G1CO, номинальная нагрузка 12 А 250 В переменного тока (RES), 12 А 30 В постоянного тока (RES). Соответствует стандартам QC, CE, TUV, UL
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель)
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
Выходной разъём может быть дополнительно оснащён устройством защиты от перенапряжения с RC- или обратным диодом.
Выходная клемма может быть дополнительно оснащена устройством поглощения повышенной защиты от перенапряжения.
35 мм тип U, тип E Промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Примечание: на приведенной выше принципиальной схеме показана схема изделия с напряжением управления AC/DC 5~24 В, в котором нет выпрямительного моста. 1, 2…n — это цифровые входные клеммы управления, а COM — общая клемма.
Подробнее
Цена по запросу
-
+
В корзину
Уточнить цену
Осталось: уточняйте наличие
Характеристики
Артикул
MRFG1S
Бренд
Dinkle
Страна
Китай
Материал
Сплав Ag
Длина зачистки (мм)
6～8мм
Нормальный ток
110 мА/48 мА/26 мА 4,8 мА
Все характеристики
- Описание
- Характеристики
- Оплата
- Доставка
- Отзывы
Используется для усиления выходного тока ПЛК и защиты от изоляции. Он устанавливается в цифровом выходном разъёме ПЛК, промышленной панели управления MCU, реле времени, кнопок и других контроллеров. Он усиливает выходной ток выходного разъёма для оборудования высокой мощности и управления слабым током. В таких случаях для защиты системы управления не происходит разрушения.
MRFG 1 08 024 D S
Релейный модуль: MRFG
Контактная форма реле: 1
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Дополнительная функция: Выход с защитой от поглощения: D (только для контактной структуры используется 1С)
Пустой: без защитных элементов (стандарт)
D: нагрузка постоянного тока с дополнительным обратным диодом
R: нагрузка переменного/постоянного тока с дополнительным устройством сопротивления
M: нагрузка переменного/постоянного тока с дополнительным варисторным устройством
Тип входного соединения: S
Пустой: винтовая клемма
S: Разъем (набор ≥8 цифровых сигналов)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии R2G1CO, номинальная нагрузка 12 А 250 В переменного тока (RES), 12 А 30 В постоянного тока (RES). Соответствует стандартам QC, CE, TUV, UL
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель)
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
Выходной разъём может быть дополнительно оснащён устройством защиты от перенапряжения с RC- или обратным диодом.
Выходная клемма может быть дополнительно оснащена устройством поглощения повышенной защиты от перенапряжения.
35 мм тип U, тип E Промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Примечание: на приведенной выше принципиальной схеме показана схема изделия с напряжением управления AC/DC 5~24 В, в котором нет выпрямительного моста. 1, 2…n — это цифровые входные клеммы управления, а COM — общая клемма.
MRFG 1 08 024 D S
Релейный модуль: MRFG
Контактная форма реле: 1
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Дополнительная функция: Выход с защитой от поглощения: D (только для контактной структуры используется 1С)
Пустой: без защитных элементов (стандарт)
D: нагрузка постоянного тока с дополнительным обратным диодом
R: нагрузка переменного/постоянного тока с дополнительным устройством сопротивления
M: нагрузка переменного/постоянного тока с дополнительным варисторным устройством
Тип входного соединения: S
Пустой: винтовая клемма
S: Разъем (набор ≥8 цифровых сигналов)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии R2G1CO, номинальная нагрузка 12 А 250 В переменного тока (RES), 12 А 30 В постоянного тока (RES). Соответствует стандартам QC, CE, TUV, UL
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель)
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
Выходной разъём может быть дополнительно оснащён устройством защиты от перенапряжения с RC- или обратным диодом.
Выходная клемма может быть дополнительно оснащена устройством поглощения повышенной защиты от перенапряжения.
35 мм тип U, тип E Промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Примечание: на приведенной выше принципиальной схеме показана схема изделия с напряжением управления AC/DC 5~24 В, в котором нет выпрямительного моста. 1, 2…n — это цифровые входные клеммы управления, а COM — общая клемма.
Артикул
MRFG1S
Бренд
Dinkle
Страна
Китай
Материал
Сплав Ag
Длина зачистки (мм)
6～8мм
Нормальный ток
110 мА/48 мА/26 мА 4,8 мА
Температура окружающей среды
-40～+55℃(без обледенения)
Спецификация клеммной проводки
0,2～2,5 мм²(26～12WG)
Нормальное входное напряжение
Постоянный ток 5 В/12 В/24 В переменного тока 230 В
Минимальное пусковое напряжение
Постоянный ток ≤75%; Переменный ток ≤80%
Напряжение отключения
Постоянный ток ≥10%; Переменный ток ≥30%
Время начала
≤20 мс
Время отсева
≤10 мс
Структура контакта
1NC-1NO /SPDT (однополюсный двухпозиционный)
Резистивная нагрузка
12А/250В переменного тока, 30В постоянного тока
Мощность на группу
DC около 0,6 Вт; AC около 1 Вт
Ширина W, мм
88
Высота H, мм
63
Действие дисплея
Светодиодный дисплей
Влажность окружающего воздуха
5～85%RH (без конденсации)
Длина L для 02, мм
40
Длина L для 04, мм
71
Длина L для 06, мм
102
Длина L для 08, мм
133
Длина L для 10, мм
163
Длина L для 12, мм
201
Длина L для 14, мм
232
Длина L для 16, мм
256
Длина L для 18, мм
293
Длина L для 20, мм
323
Длина L для 22, мм
355
Длина L для 24, мм
386
Длина L для 32, мм
508
Минимальная допустимая нагрузка
5 В постоянного тока/100 мА
Электрическая прочность
≥20 x 10⁴раз (1800 операций/ч)
Механическая прочность
AC≥3000 x 104 раз (1800 операций/ч), DC≥5000 x 104 раз (1800 операций/ч)
Нагрузка двигателя
1/3 л.с., 240 В переменного тока
Максимальный ток соединителя, напряжение
1A≤60VAC /DC
