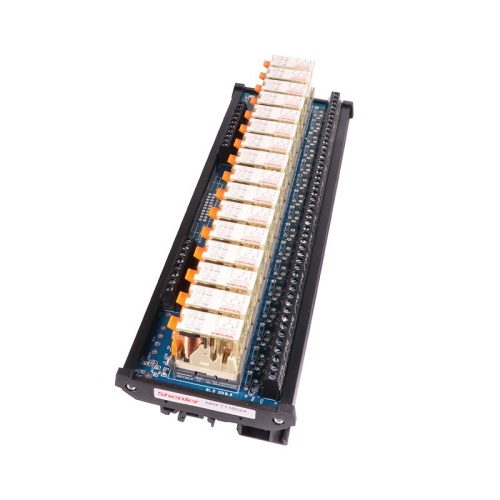

Релейный модуль MRFT1
- Previous
- Next
Dinkle
Артикул:
MRFT1
Используется для усиления выходного тока нагрузки ПЛК и защиты изоляции. Он устанавливается в цифровом выходном терминале ПЛК, промышленной плате управления MCU, реле времени, кнопке и других контроллерах. Он усиливает выходной ток выходного терминала для мощного оборудования и слаботочного управления. В таких случаях для защиты ядра системы управления не разрушается.
Релейный модуль: MRFT
Контактная форма реле: 1
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Дополнительная функция: Выход с защитой от поглощения: D (только для контактной структуры используется 1С)
Пустой: без защитных элементов (стандарт)
D: нагрузка постоянного тока с дополнительным обратным диодом
R: нагрузка переменного/постоянного тока с дополнительным устройством сопротивления
M: нагрузка переменного/постоянного тока с дополнительным варисторным устройством
Тип входного соединения: S
Пустой: винтовая клемма
Разъемы: Разъем (набор 8 цифр)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии RFT1CO, номинальная нагрузка 12 А 250 В переменного тока (RES), 12 А 30 В постоянного тока (RES). Соответствует стандартам QC, CE, TUV, UL.
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель).
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
Выходная клемма может быть дополнительно оснащена защитным устройством, поглощающим энергию, с RC-цепью или свободным диодом.
Выходная клемма может быть дополнительно оснащена устройством поглощения повышенной защиты от перенапряжения.
35 мм тип U, тип E Промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Релейный модуль: MRFT
Контактная форма реле: 1
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Дополнительная функция: Выход с защитой от поглощения: D (только для контактной структуры используется 1С)
Пустой: без защитных элементов (стандарт)
D: нагрузка постоянного тока с дополнительным обратным диодом
R: нагрузка переменного/постоянного тока с дополнительным устройством сопротивления
M: нагрузка переменного/постоянного тока с дополнительным варисторным устройством
Тип входного соединения: S
Пустой: винтовая клемма
Разъемы: Разъем (набор 8 цифр)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии RFT1CO, номинальная нагрузка 12 А 250 В переменного тока (RES), 12 А 30 В постоянного тока (RES). Соответствует стандартам QC, CE, TUV, UL.
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель).
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
Выходная клемма может быть дополнительно оснащена защитным устройством, поглощающим энергию, с RC-цепью или свободным диодом.
Выходная клемма может быть дополнительно оснащена устройством поглощения повышенной защиты от перенапряжения.
35 мм тип U, тип E Промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Подробнее
Цена по запросу
-
+
В корзину
Уточнить цену
Осталось: уточняйте наличие
Характеристики
Артикул
MRFT1
Бренд
Dinkle
Страна
Китай
Материал
Сплав Ag
Длина зачистки (мм)
6～8мм
Температура окружающей среды
-40～+55℃ (без обледенения)
Все характеристики
- Описание
- Характеристики
- Оплата
- Доставка
- Отзывы
Используется для усиления выходного тока нагрузки ПЛК и защиты изоляции. Он устанавливается в цифровом выходном терминале ПЛК, промышленной плате управления MCU, реле времени, кнопке и других контроллерах. Он усиливает выходной ток выходного терминала для мощного оборудования и слаботочного управления. В таких случаях для защиты ядра системы управления не разрушается.
Релейный модуль: MRFT
Контактная форма реле: 1
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Дополнительная функция: Выход с защитой от поглощения: D (только для контактной структуры используется 1С)
Пустой: без защитных элементов (стандарт)
D: нагрузка постоянного тока с дополнительным обратным диодом
R: нагрузка переменного/постоянного тока с дополнительным устройством сопротивления
M: нагрузка переменного/постоянного тока с дополнительным варисторным устройством
Тип входного соединения: S
Пустой: винтовая клемма
Разъемы: Разъем (набор 8 цифр)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии RFT1CO, номинальная нагрузка 12 А 250 В переменного тока (RES), 12 А 30 В постоянного тока (RES). Соответствует стандартам QC, CE, TUV, UL.
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель).
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
Выходная клемма может быть дополнительно оснащена защитным устройством, поглощающим энергию, с RC-цепью или свободным диодом.
Выходная клемма может быть дополнительно оснащена устройством поглощения повышенной защиты от перенапряжения.
35 мм тип U, тип E Промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Релейный модуль: MRFT
Контактная форма реле: 1
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Дополнительная функция: Выход с защитой от поглощения: D (только для контактной структуры используется 1С)
Пустой: без защитных элементов (стандарт)
D: нагрузка постоянного тока с дополнительным обратным диодом
R: нагрузка переменного/постоянного тока с дополнительным устройством сопротивления
M: нагрузка переменного/постоянного тока с дополнительным варисторным устройством
Тип входного соединения: S
Пустой: винтовая клемма
Разъемы: Разъем (набор 8 цифр)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии RFT1CO, номинальная нагрузка 12 А 250 В переменного тока (RES), 12 А 30 В постоянного тока (RES). Соответствует стандартам QC, CE, TUV, UL.
Режим ввода: ввод с клеммным блоком, NPN и PNP являются универсальными, переменный и постоянный ток являются универсальными.
Форма вывода: 1 НО, 1 НЗ (двухполюсный выключатель).
Вход имеет отдельные светодиодные индикаторы действия для каждой группы.
Выходная клемма может быть дополнительно оснащена защитным устройством, поглощающим энергию, с RC-цепью или свободным диодом.
Выходная клемма может быть дополнительно оснащена устройством поглощения повышенной защиты от перенапряжения.
35 мм тип U, тип E Промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Артикул
MRFT1
Бренд
Dinkle
Страна
Китай
Материал
Сплав Ag
Длина зачистки (мм)
6～8мм
Температура окружающей среды
-40～+55℃ (без обледенения)
Спецификация клеммной проводки
0,2～2,5 мм²(26～12WG)
Напряжение отключения
Постоянный ток ≥10%; Переменный ток ≥30%
Время отсева
≤10 мс
Структура контакта
1NC-1NO /SPDT (однополюсный двухпозиционный)
Резистивная нагрузка
12А/250В переменного тока, 30В постоянного тока
Мощность на группу
Постоянный ток около 0,6 Вт; переменный ток около 1 Вт
Влажность окружающей среды
5～85%RH (без конденсации)
Действие дисплея
Светодиодный дисплей

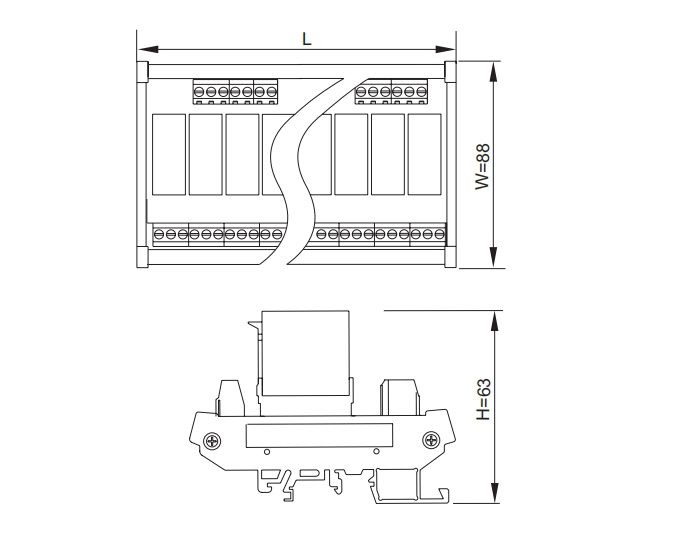

Длина L для 02, мм
40
Длина L для 04, мм
71
Длина L для 06, мм
102
Длина L для 08, мм
133
Длина L для 10, мм
163
Длина L для 12, мм
201
Длина L для 14, мм
232
Длина L для 16, мм
256
Длина L для 18, мм
293
Длина L для 20, мм
323
Длина L для 22, мм
355
Длина L для 24, мм
386
Длина L для 32, мм
508
Минимальная допустимая нагрузка
5 В постоянного тока/100 мА
Электрическая прочность
≥20 x 10⁴раз (1800 операций/ч)
Механическая прочность
≥2000 x 104 раз (1800 операций/ч)
Нагрузка двигателя
1/3 л.с., 240 В переменного тока
Нормальное Входное напряжение
DC5 В/DC12 В/DC24 В AC 230 В
Нормальный Ток
110 мА/48 мА/26 мА 4,8 мА
Минимальное Пусковое Напряжение
Постоянный ток ≤75%; Переменный ток ≤80%
Время Начала
≤20 мс
