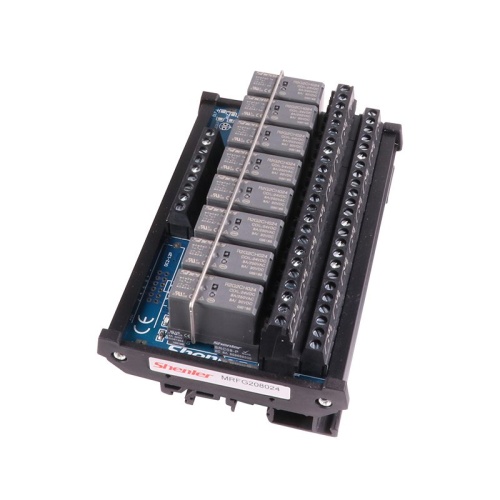

Релейный модуль MRFG2
- Previous
- Next
Dinkle
Артикул:
MRFG2
Используется для усиления выходного тока ПЛК и защиты от изоляции. Он устанавливается в цифровом выходном разъёме ПЛК, промышленной панели управления MCU, реле времени, кнопок и других контроллеров. Он усиливает выходной ток выходного разъёма для оборудования высокой мощности и управления слабым током. В таких случаях для защиты системы управления не происходит разрушения.
MRFG 2 08 024 D S
Контактная форма реле: 2
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Тип входного соединения: S
Пустой: винтовая клемма
S: Разъем (набор ≥8 цифровых сигналов)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии R2G2CH, номинальная нагрузка 12 А при 250 В переменного тока (RES.), 8 А при 30 В постоянного тока (RES.). Соответствует стандартам QC, CE, TUV, UL
Режим ввода: входной ряд терминала
Входной сигнал: 5–24 В, универсальный NPN и PNP (входной сигнал положительный и отрицательный)
Распространённые устройства переменного и постоянного тока с напряжением управления от 5 до 24 В.
Вход имеет набор независимых светодиодных индикаторов действия.
35 мм тип U, тип E промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.

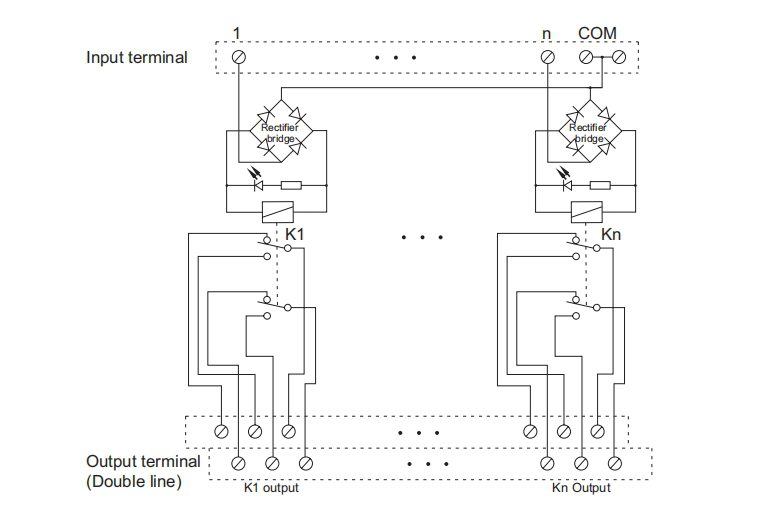

Примечание: на приведенной выше принципиальной схеме показана схема изделия с напряжением управления AC/DC 5~24 В, в котором нет выпрямительного моста. 1, 2…n — это цифровые входные клеммы управления, а COM — общая клемма.
MRFG 2 08 024 D S
Контактная форма реле: 2
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Тип входного соединения: S
Пустой: винтовая клемма
S: Разъем (набор ≥8 цифровых сигналов)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии R2G2CH, номинальная нагрузка 12 А при 250 В переменного тока (RES.), 8 А при 30 В постоянного тока (RES.). Соответствует стандартам QC, CE, TUV, UL
Режим ввода: входной ряд терминала
Входной сигнал: 5–24 В, универсальный NPN и PNP (входной сигнал положительный и отрицательный)
Распространённые устройства переменного и постоянного тока с напряжением управления от 5 до 24 В.
Вход имеет набор независимых светодиодных индикаторов действия.
35 мм тип U, тип E промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Примечание: на приведенной выше принципиальной схеме показана схема изделия с напряжением управления AC/DC 5~24 В, в котором нет выпрямительного моста. 1, 2…n — это цифровые входные клеммы управления, а COM — общая клемма.
Подробнее
Цена по запросу
-
+
В корзину
Уточнить цену
Осталось: уточняйте наличие
Характеристики
Артикул
MRFG2
Бренд
Dinkle
Страна
Китай
Материал
Сплав Ag
Нормальный ток
110 мА/48 мА/26 мА 4,8 мА
Температура окружающей среды
-40～+55℃(без обледенения)
Все характеристики
- Описание
- Характеристики
- Оплата
- Доставка
- Отзывы
Используется для усиления выходного тока ПЛК и защиты от изоляции. Он устанавливается в цифровом выходном разъёме ПЛК, промышленной панели управления MCU, реле времени, кнопок и других контроллеров. Он усиливает выходной ток выходного разъёма для оборудования высокой мощности и управления слабым током. В таких случаях для защиты системы управления не происходит разрушения.
MRFG 2 08 024 D S
Контактная форма реле: 2
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Тип входного соединения: S
Пустой: винтовая клемма
S: Разъем (набор ≥8 цифровых сигналов)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии R2G2CH, номинальная нагрузка 12 А при 250 В переменного тока (RES.), 8 А при 30 В постоянного тока (RES.). Соответствует стандартам QC, CE, TUV, UL
Режим ввода: входной ряд терминала
Входной сигнал: 5–24 В, универсальный NPN и PNP (входной сигнал положительный и отрицательный)
Распространённые устройства переменного и постоянного тока с напряжением управления от 5 до 24 В.
Вход имеет набор независимых светодиодных индикаторов действия.
35 мм тип U, тип E промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Примечание: на приведенной выше принципиальной схеме показана схема изделия с напряжением управления AC/DC 5~24 В, в котором нет выпрямительного моста. 1, 2…n — это цифровые входные клеммы управления, а COM — общая клемма.
MRFG 2 08 024 D S
Контактная форма реле: 2
1: 1C/O (переключение)
2: 2C/O (переключение)
Цифры реле: 08
2 ~ 32 (четный)
Напряжение катушки: 024
005: 5 В постоянного тока
012: 12 В постоянного тока
024: 24 В постоянного тока
730: 230 В переменного тока
Тип входного соединения: S
Пустой: винтовая клемма
S: Разъем (набор ≥8 цифровых сигналов)
Примечание: при подаче постоянного тока общая клемма может быть как «мужской», так и «женской», то есть подача не является положительной или отрицательной.
Встроенное реле серии R2G2CH, номинальная нагрузка 12 А при 250 В переменного тока (RES.), 8 А при 30 В постоянного тока (RES.). Соответствует стандартам QC, CE, TUV, UL
Режим ввода: входной ряд терминала
Входной сигнал: 5–24 В, универсальный NPN и PNP (входной сигнал положительный и отрицательный)
Распространённые устройства переменного и постоянного тока с напряжением управления от 5 до 24 В.
Вход имеет набор независимых светодиодных индикаторов действия.
35 мм тип U, тип E промышленный модуль для быстрой установки на DIN-рейку.
Соответствует стандарту ROHS.
Примечание: на приведенной выше принципиальной схеме показана схема изделия с напряжением управления AC/DC 5~24 В, в котором нет выпрямительного моста. 1, 2…n — это цифровые входные клеммы управления, а COM — общая клемма.
Артикул
MRFG2
Бренд
Dinkle
Страна
Китай
Материал
Сплав Ag
Нормальный ток
110 мА/48 мА/26 мА 4,8 мА
Температура окружающей среды
-40～+55℃(без обледенения)
Спецификация клеммной проводки
0,2～2,5 мм²(26～12WG)
Нормальное входное напряжение
Постоянный ток 5 В/12 В/24 В переменного тока 230 В
Минимальное пусковое напряжение
Постоянный ток ≤75%; Переменный ток ≤80%
Напряжение отключения
Постоянный ток ≥10%; Переменный ток ≥30%
Время начала
≤20 мс
Время отсева
≤10 мс
Структура контакта
2NC-2NO /DPDT (двойной полюс двойного переключения)
Резистивная нагрузка
8A / 250 В переменного тока, 30 В постоянного тока
Нагрузка на двигатель
1/6 л.с., 240 В переменного тока
Минимальная применимая нагрузка
5 В постоянного тока /100 мА
Электрическая долговечность
≥20 x 10⁴ раз (1800 операций в час)
Механическая долговечность
AC≥3000 x 10⁴ раз (1800 операций в час) DC≥5000 x 10⁴ раз (1800 операций в час)
Мощность на группу
DC около 0,6 Вт; AC около 1 Вт
Ширина W, мм
88
Высота H, мм
63
Действие дисплея
Светодиодный дисплей
Влажность окружающего воздуха
5～85%RH (без конденсации)
Длина L для 02, мм
40
Длина L для 04, мм
71
Длина L для 06, мм
102
Длина L для 08, мм
133
Длина L для 10, мм
163
Длина L для 12, мм
201
Длина L для 14, мм
232
Длина L для 16, мм
256
Длина L для 18, мм
293
Длина L для 20, мм
323
Длина L для 22, мм
355
Длина L для 24, мм
386
Длина L для 32, мм
508
